Die Scheibenansicht zeigt, wie Rillen und variable Wasserwege Partikel im Filterstapel zurückhalten.
FILTERANSICHT
VARIABLE FILTERFEINHEIT20–400 µm
Grobansicht: Höhere Durchlässigkeit für passende Prozessbedingungen.
FARITEC /01
Flexible Filtration für Ihren Wasserkreislauf.
Das Scheibenfilterelement besteht aus einem Stapel fein gerillter Kunststoffscheiben, welche durch Federdruck aufeinandergepresst werden. Dieses Konzept verbindet das Prinzip der Oberflächen- mit dem der Tiefenfiltration, um ein Maximum an Effizienz und Sicherheit zu erzielen. Durch die spezielle Geometrie der Rillen auf der Filterscheibe kommt es zu einem variablen Querschnitt des offenen Wasserweges, wodurch runde als auch längliche Partikel beim Durchtritt durch den Scheibenstapel sicher zurückgehalten werden.
Ihre Vorteile
Flexibel einsetzbar: Als “Stand alone” Lösung oder Komponente für bestehende Anlagen
Ein Scheibenfilter besteht aus fein gerillten Kunststoffscheiben, die durch Federdruck zu einem Filterstapel gepresst werden. Die überlagerten Rillen bilden definierte Wasserwege. Partikel werden an der Oberfläche und innerhalb des Stapels zurückgehalten. Das verbindet Merkmale der Oberflächen- und Tiefenfiltration.
Die wechselnden Querschnitte der Rillen erfassen unterschiedlich geformte Partikel. Für die Auswahl sind Wasserbeschaffenheit, Feststofffracht, Volumenstrom und gewünschte Filterfeinheit entscheidend. Eine fachgerechte Auslegung bringt Rückhaltevermögen, Druckverlust und Rückspülhäufigkeit in ein sinnvolles Verhältnis.
02 / FACHWISSEN
Variable Filterfeinheit und Rückspülung
FARITEC Scheibenfilter lassen sich laut vorhandener Systembeschreibung mit Filterfeinheiten von 20 bis 400 µm ausrüsten. Dadurch kann dieselbe Grundtechnologie auf unterschiedliche Aufgaben abgestimmt werden. Die pneumatische Rückspülung mit Brauchwasser reinigt den Scheibenstapel und unterstützt einen automatisierten Betrieb.
Die Filterfeinheit sollte nicht pauschal möglichst klein gewählt werden. Entscheidend ist, welche Partikel für den folgenden Prozess relevant sind und wie sich die gewählte Stufe auf Durchfluss, Rückspülmenge und Wartung auswirkt.
03 / FACHWISSEN
Integration in bestehende Wasserkreisläufe

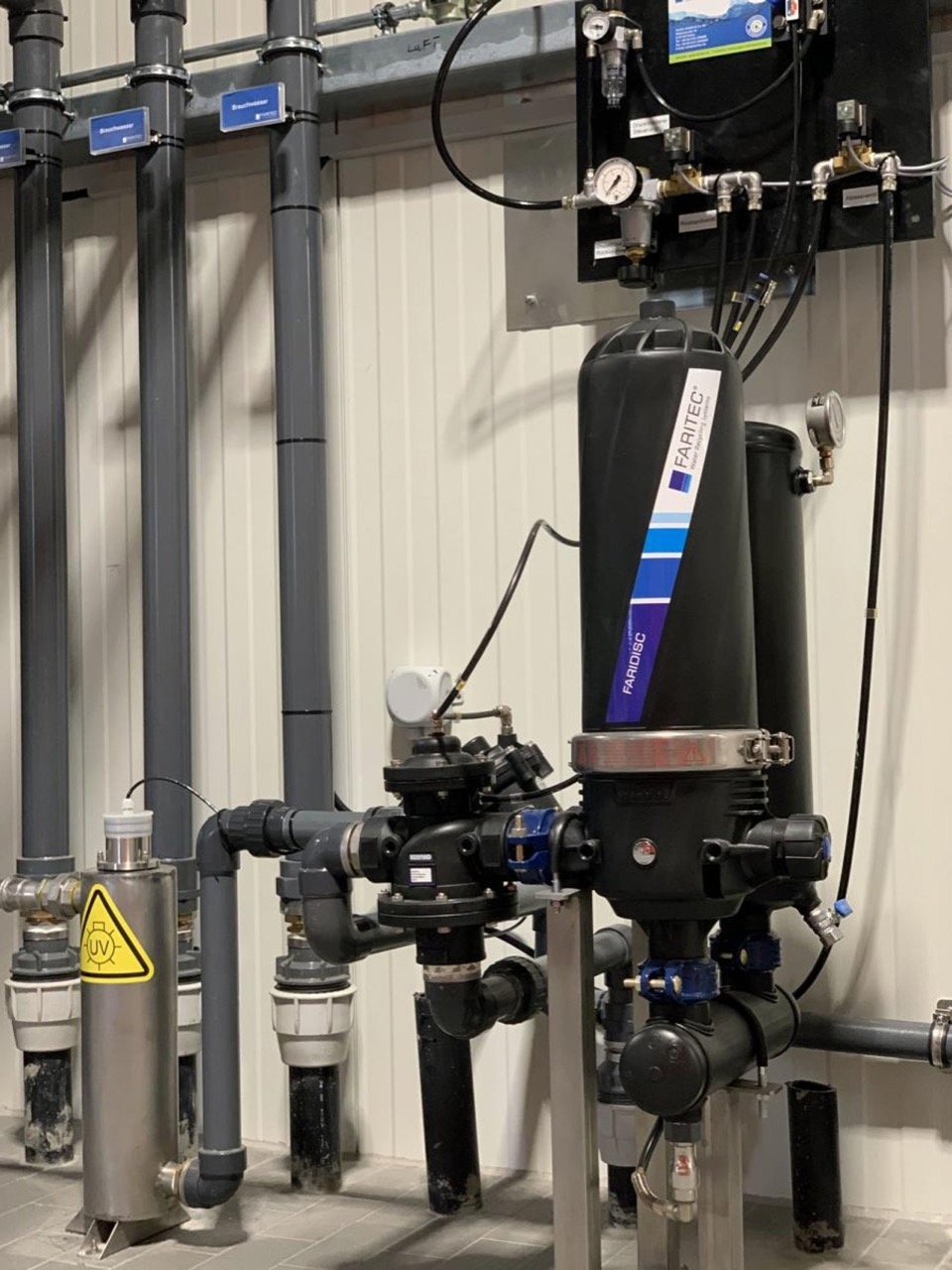

Scheibenfiltration kann als eigenständige Stufe oder als Komponente einer bestehenden Anlage eingesetzt werden. Mögliche Aufgaben sind die Behandlung von Prozesswasser, die Entlastung nachgeschalteter Stufen oder die Filtration von gespeichertem Regenwasser. Modularer Aufbau und geringer Platzbedarf erleichtern die Einbindung in Technikräume und Container.
Für die Planung prüft FARITEC Anschlüsse, Betriebsdruck, maximalen Durchfluss und die Art der Feststoffe. Daraus ergibt sich, ob Scheibenfiltration allein ausreicht oder mit Sedimentation, biologischer Behandlung oder einer weiteren Feinaufbereitung kombiniert werden sollte.
